Submersível 313 Monofásica 1F Disjuntor [35mm]
- Modelo: M2P313T110
- 110°C
- 120°C
- 130°C
Disjuntor submersível de montagem monofásico de 57,4 mm usado para transformador monofásico de óleo monofásico de 5-100 KVA a 120/240 volts
Baixa perda, alta capacidade de interrupção

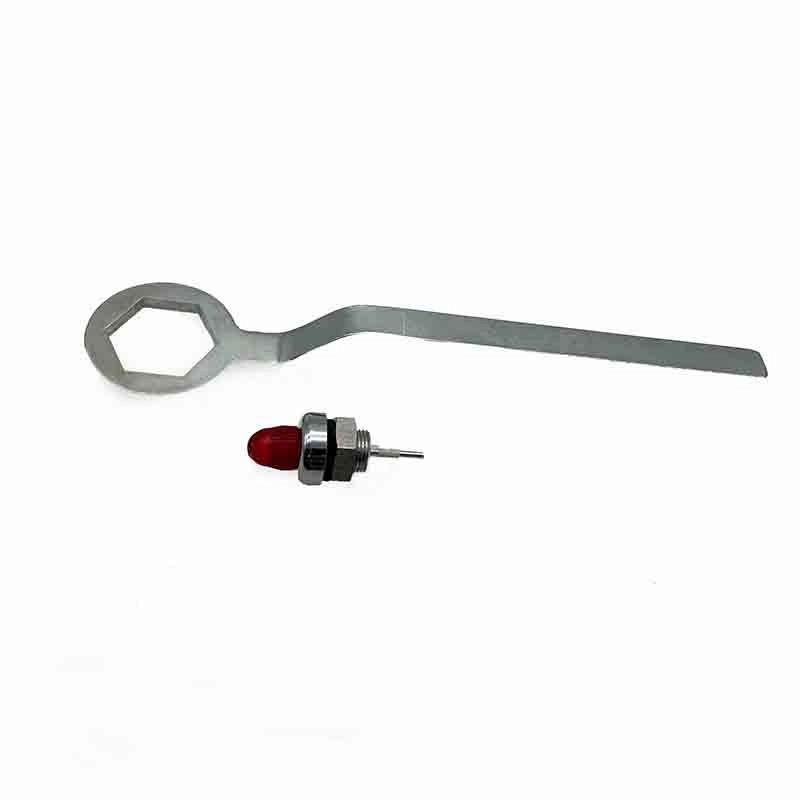

Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | M2P313T110 |
| Corrente nominal | 313A |
| Para Transformer | 75KVA/150KVA |
| Tensão nominal | 240V/480V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 1º ano |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia lEEE para transformador imerso em liguid.
- Duração da corrente de falha atravessante.
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP.
❶ Especificação e Ficha de Dados
São disjuntores monofásicos, usados para transformadores monofásicos. O disjuntor é instalado no enrolamento secundário do transformador, sendo usado para proteção contra sobrecarga e curto-circuito.
Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos M2P21TXXX 21 5 240 Sim Sim Não 3800 2.1 10 480 M2P42TXXX 42 10 240 Sim Sim Não 3200 7 M2P63TXXX 63 15 240 Sim Sim Não 2100 10 M2P105TXXX 105 25 240 Sim Sim Não 900 12 50 480 M2P157TXXX 157 37.5 240 Sim Sim Sim 800 24 75 280 M2P210TXXX 210 50 240 Sim Sim Sim 750 41 100 280 M2P313TXXX 313 75 240 Sim Sim Sim 500 60 150 480 M2P420TXXX 420 100 240 Sim Sim Sim 450 98 200 480 Nota:
- 2P42TXX, "2P" significa 2 polos, "42" significa corrente, "TXXX" significa temperatura de disparo, por exemplo "T120" significa temperatura de disparo de 120°C, a temperatura pode ser ajustada de 90 a 130 graus, com tolerância de /-10%.
- E há tolerância de 10% para resistência e perdas, tolerância de emerência: /-10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) M2P42TXXX 42 4 M2P63TXXX 63 4 M2P105TXXX 110 7 M2P157TXXX 157 11 M2P210TXXX 210 11 M2P313TXXX 313 20 M2P420TXXX 420 20 ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 21 21 0.0125000 5.5 Para 5.5 Até 02 42 42 0.0040000 7.1 Para 7.1 Para 03 63 63 0.0019904 7.9 Para 7.9 Até 04 105 105 0.0008114 9.5 Para 9.5 Até 05 157 157 0.0002000 4.9 Para 4.9 Até 06 210 210 0.0001120 4.9 Para 4.9 Até 07 313 313 0.0000610 6.0 Para 6.0 To 08 420 420 0.0000720 12.5 Para 12,5 Até 09 433 433 0.0000720 13.5 Para 13,5 To T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I2*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a configuração de temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
-
Vídeo & Fotos
Vídeo de Instalação
Aplicação
-
Perguntas Frequentes
P1: O que é um disjuntor CSP subterrâneo imerso em óleo?
R1: É um dispositivo de proteção de baixa tensão instalado dentro de transformadores subterrâneos ou sumbersíveis, usado para controlar e proteger o circuito secundário do transformador.
P2: Quais são suas principais funções?
R2:Ele desconecta automaticamente o circuito de baixa tensão em caso de sobrecarga ou curto-circuito para proteger o transformador e os equipamentos conectados.
P3: Quais são as vantagens de um disjuntor CSP subterrâneo?
R3:O design imerso em óleo oferece excelente isolamento, alta confiabilidade e operação sem manutenção, adequada para ambientes selados ou subterrâneos.
P4: Ele pode ser personalizado para diferentes tipos de transformadores?
R4: Sim, modelos personalizados estão disponíveis para transformadores subterrâneos monofásicos ou trifásicos com várias capacidades.
