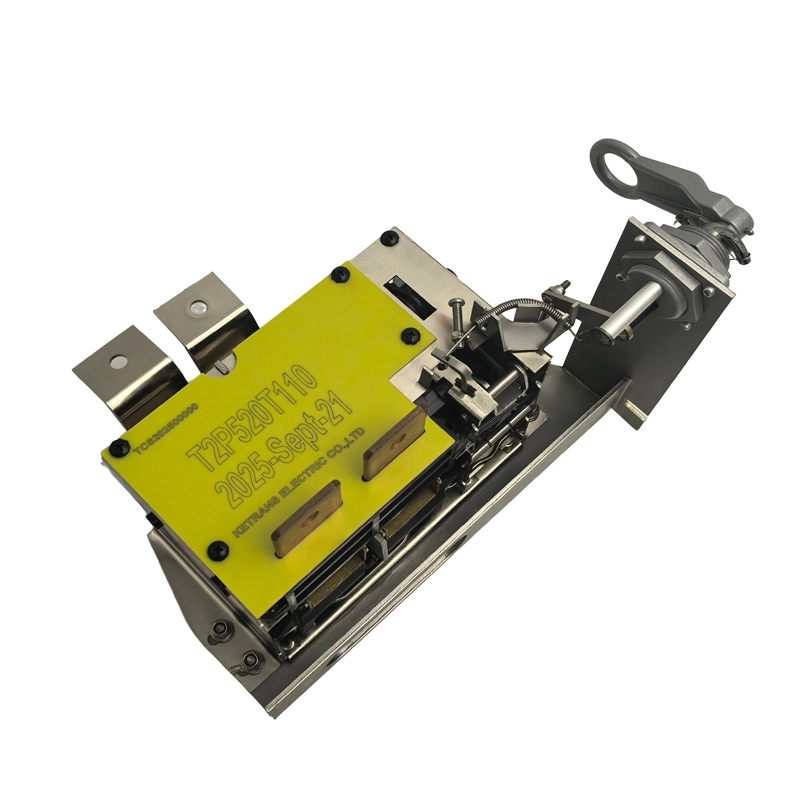

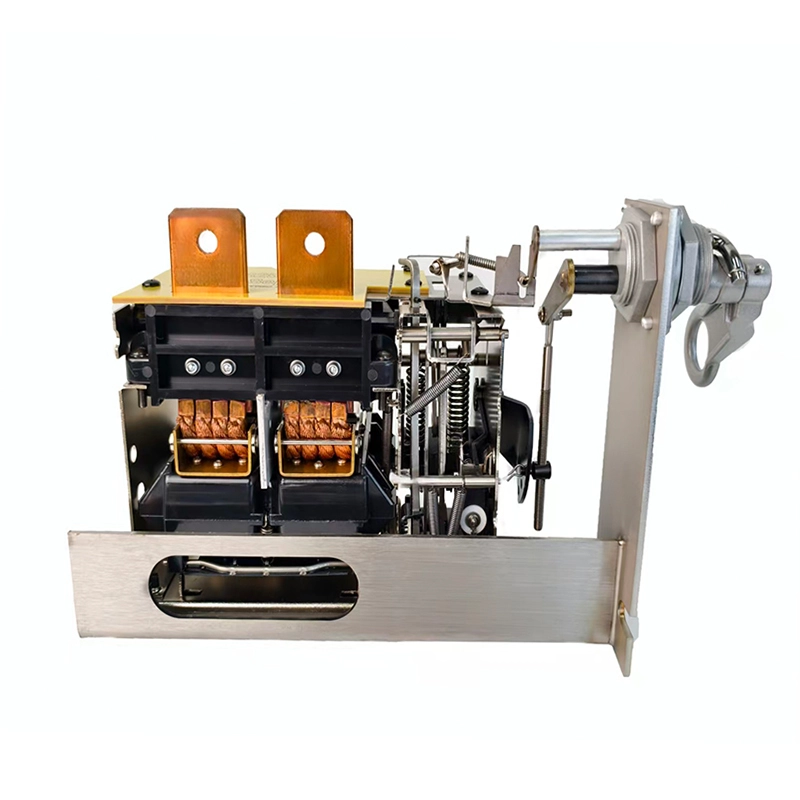

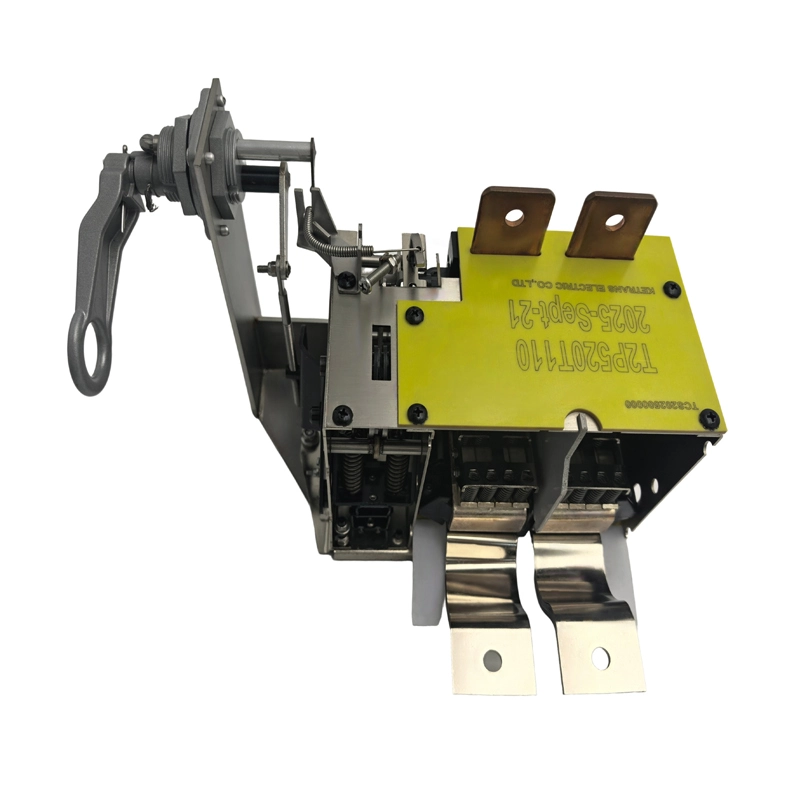

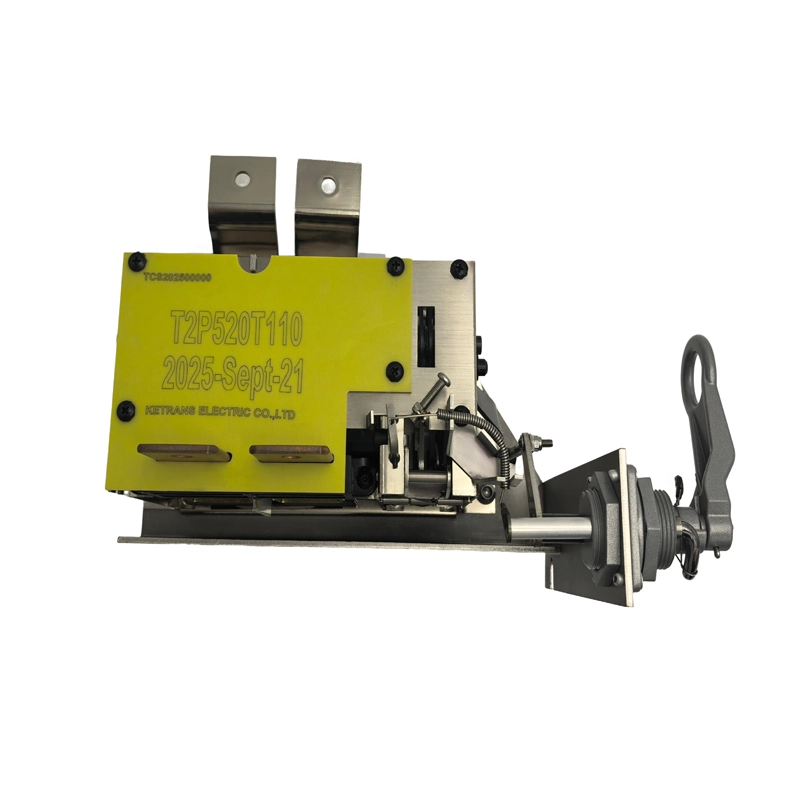

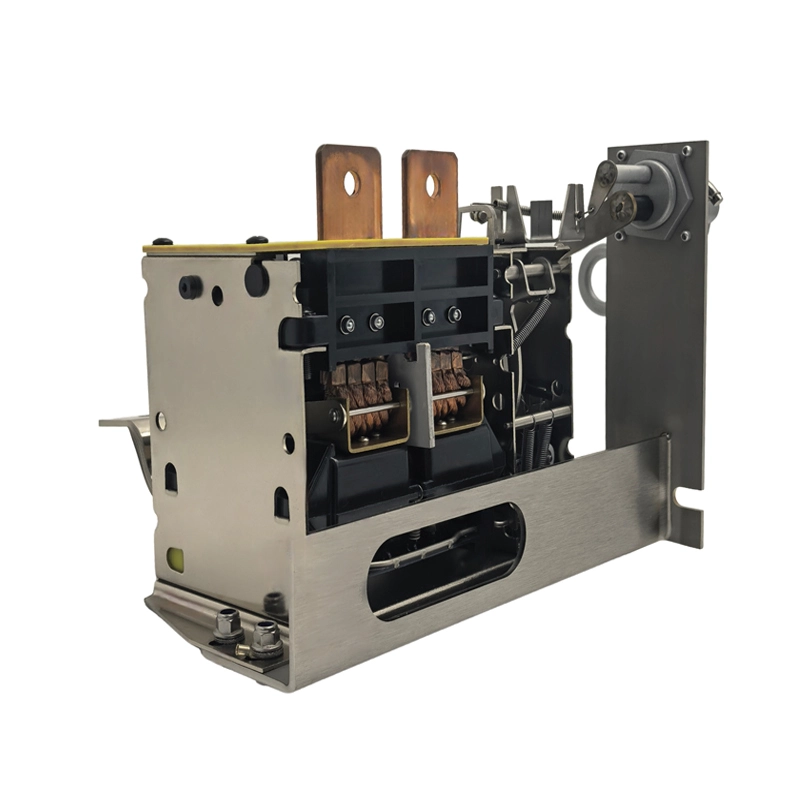

Disjuntor monofásico 520A 1F – Curvo [35mm]
- Modelo: T2P520T110
- 110°C
- 120°C
- 130°C
- Versão plana disponível
Disjuntores monofásicos de baixa tensão CSP de 35mm para montagem de 35mm, usados para transformadores monofásicos de 125KVA, 150KVA, 167KVA Pole e Pad Mounted. O disjuntor imerso em óleo CSP é instalado no enrolamento secundário do transformador, utiliza óleo para isolamento e extinção por arco para proteger sistemas elétricos contra falhas.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | T2P520T110 |
| Corrente nominal | 520A |
| Para Transformer | 125KVA |
| Tensão nominal | 240V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 1º ano |
| Diâmetro do furo de montagem | 35mm |
| Superfície de Montagem | CURVADO/FLAT |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia do lEEE para Duração de Corrente de Transformador Imerso em Líquido
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP
❶ Especificação e Ficha de Dados
Existem disjuntores monofásicos, usados em transformadores monofásicos. Disjuntores são instalados no enrolamento secundário do transformador, sendo usados para proteção contra sobrecarga e curto-circuito.

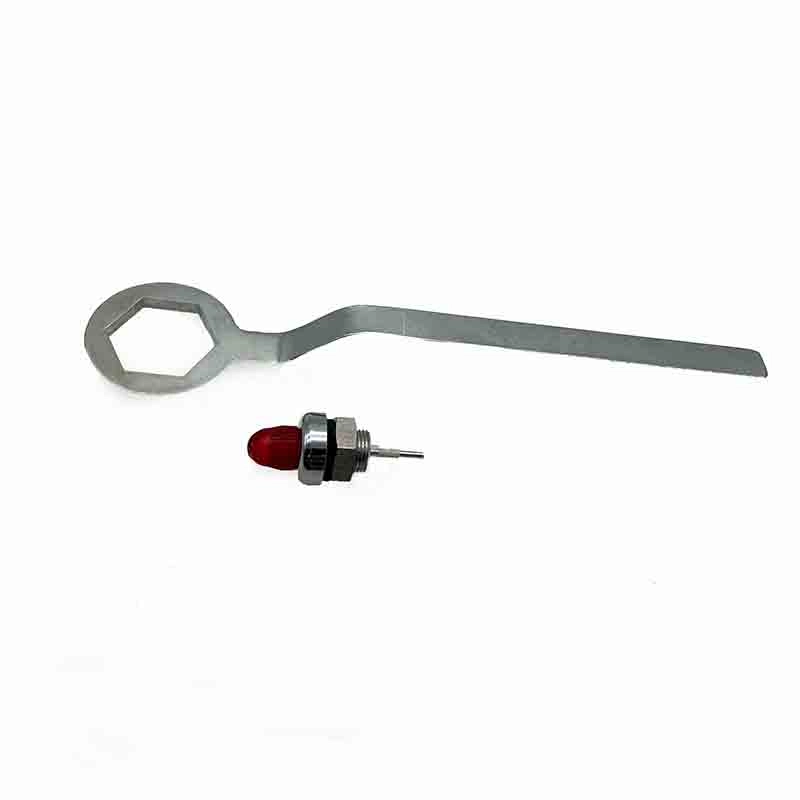

Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos T2P520TXXX 520 125 240 Sim Sim Sim 190 63 T2P625TXXX 625 150 240 Sim Sim Sim 190 90 T2P700TXXX 700 100 240 Sim Sim Sim 190 114 Nota:
- T2P520TXXX, T significa USA stvle, 2P significa 2 Polos, "520" significa corrente, "TXXX" significa temperatura de viagem, por exemplo "T120" significa temperatura de viagem de 120°C. A temperatura pode ser ajustada de 90 a 130 graus, com tolerância de /-10%.
- E há tolerância de 10% para resistência e perdas, tolerância de emergência: /-10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) T2P520TXXX 520 20KA T2P625TXXX 625 20KA T2P700TXXX 700 20KA ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 520 520 0.0000185 5.0 Para 5.0 To 02 625 625 0.0000128 5.0 Para 5.0 To 03 700 700 0.0000122 6.0 Para 6.0 To T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I²*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
-
Vídeo & Fotos
Vídeo de Instalação
Aplicação
-
Perguntas Frequentes
P1: Você tem disjuntor CSP monofásico de 35mm para transformador de 167VA?
R1:Sim, somos a fábrica de fontes, especializada na produção de disjuntores de transformador monofásicos montados em postes e pads, fornecendo dispositivos de proteção para grandes transformadores de distribuição.
P2: Como um disjuntor CSP protege o transformador?
R2:Ele desconecta o transformador do circuito quando ocorre sobrecarga ou curto-circuito.
P3: Disjuntores CSP podem ser personalizados para diferentes capacidades de transformador?
R3:Sim, disponível em modelos monofásicos e trifásicos com diferentes classificações.
P4: Quais são as vantagens de um disjuntor imerso em óleo?
R4:Ele oferece alta confiabilidade, isolamento estável e longa vida útil.
P5: Qual é o MOQ para o disjuntor grande de baixa tensão CSP 167KVA/800A/120-240V?
R5: 1 unidade é aceitável.
