O Filtro de Baixa Tensão para Sistemas de Energia --- Confiável, Seguro e Rápido
O para-surtos de VE utiliza o MOV de alto desempenho certificado UL como componentes principais, com alta capacidade de descarga contra surtos e nível de proteção contra baixa tensão. Ela pode suprimir efetivamente a sobretensão transitória na linha de energia causada por raios e outras fontes elétricas.
Principais Recursos
- Tempo de resposta ultrarrápido (nanossegundos)
- Baixa tensão residual com proteção estável
- Compatível com UL1449 4º, IEEE Std C62.11™
Aplicações
Projetado para a proteção lateral de baixa tensão do transformador nas buchas secundárias do transformador de distribuição, contra o risco de efeitos nocivos de surtos transitórios, para garantir o funcionamento suave do transformador.
-

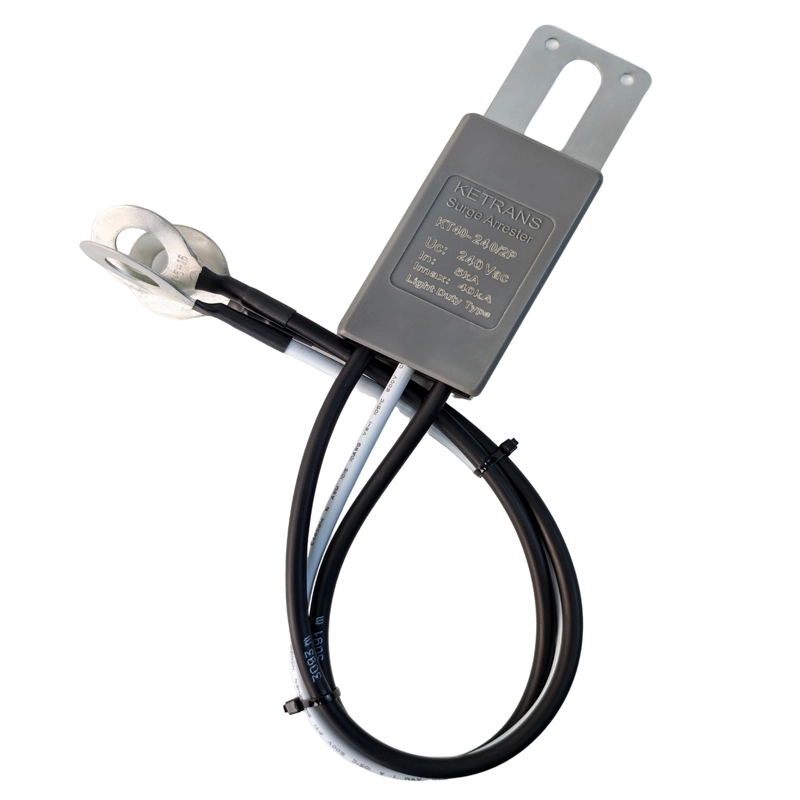

Arrestador de VE monofásico de 240V- Modelo nº: KT40-240/2P
- Sistema de energia: 120/240Vac (Fase dividida)
- MOCV: 420V (460V como opção)
Saiba mais -

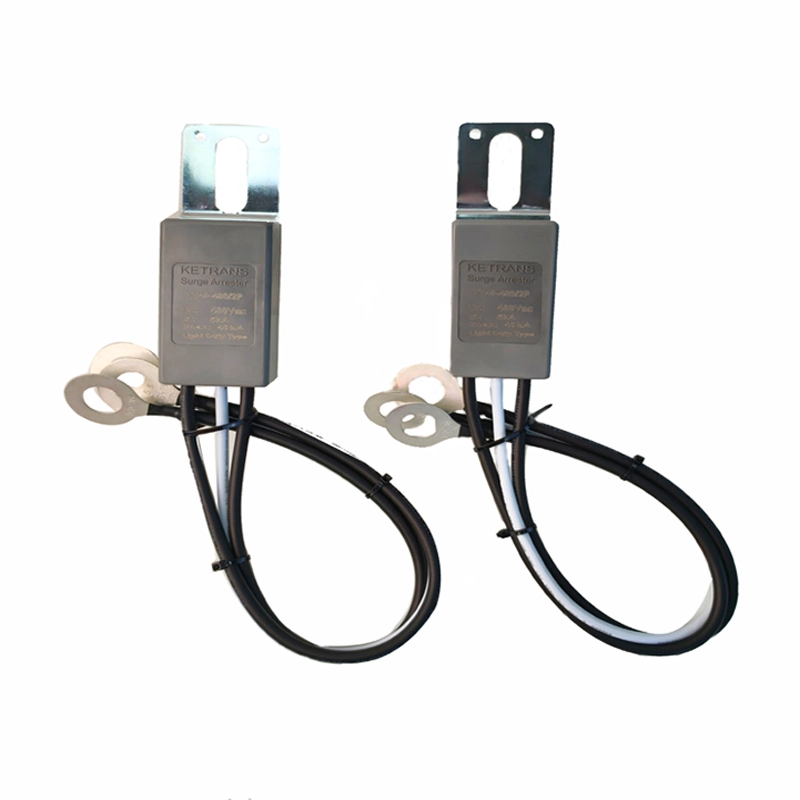

Arrestador de Vaso Ventricular monofásico 480V- Modelo nº: KT40-480V/2P
- Sistema de energia: 240/480V (fase dividida)
- MOCV: 550Vac
Saiba mais -

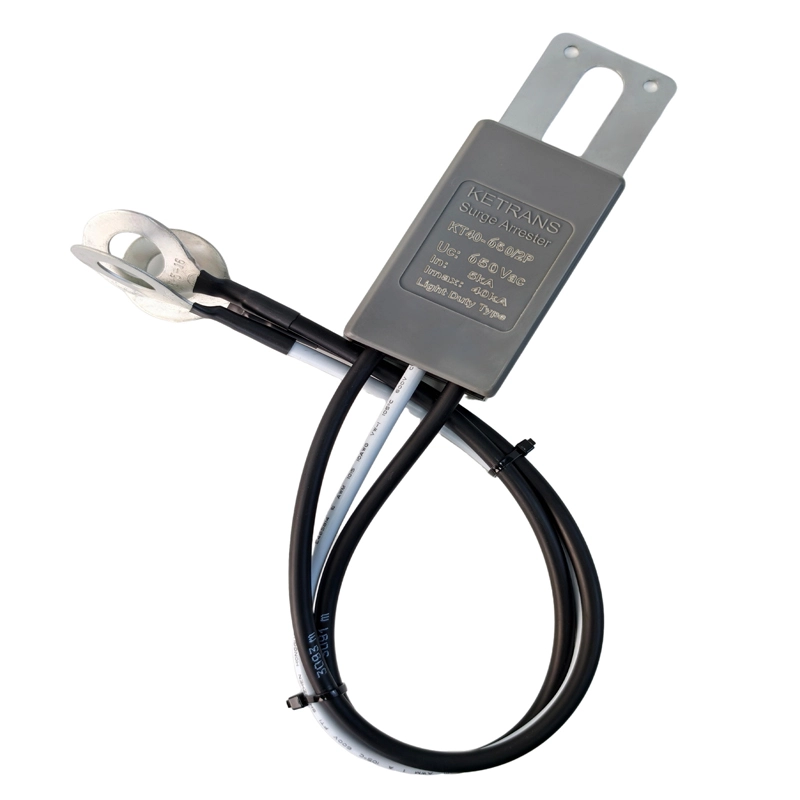

Arrestador de Vaso Venículo Monofásico 650V- Modelo nº: KT40-277/S
- Sistema de energia: 277Vac (monofásico
- MOCV: 650 Vac
Saiba mais
Princípio de Funcionamento
Esses para-discos utilizam varistores de óxido de zinco (ZnO) que mudam rapidamente a resistência durante eventos de surto. Quando ocorre um surto, o varistor conduz instantaneamente, desviando o excesso de corrente para o terra e fixando a tensão em um nível seguro.
Instalação e Precauções
- Instale na entrada do sistema ou na barra de distribuição do painel.
- Garanta resistência de aterramento ≤10Ω e comprimento mínimo de fiação.
- Coordena com disjuntores para proteção total.
- Inspecionar regularmente o status do desconectador e substituir as unidades danificadas
Guia de Seleção
- Os principais parâmetros para seleção incluem:
- tensão nominal (Un),
- tensão máxima contínua de operação (Uc),
- corrente de descarga nominal (In),
- corrente máxima de descarga (Imax),
- modo de proteção,
- condições ambientais.
Perguntas Frequentes
P1: Quais são os requisitos de aterramento ao instalar um para-surtos monofásico de baixa tensão?
R1: O aterramento deve ser firme e confiável, e a resistência de aterramento geralmente deve ser no máximo 4Ω. Deve ser usado um fio terra com área de seção transversal suficiente, geralmente um fio de núcleo de cobre com pelo menos 6mm², e o fio terra deve ser o mais curto e reto possível para reduzir a resistência e indutância de aterramento.
P2: Como testar a corrente de fuga de um para-surtos monofásico de baixa tensão?
R2: Um analisador portátil de corrente de vazamento pode ser usado para medição. Em circunstâncias normais, a corrente de vazamento deve estar abaixo de 1mA. Se exceder 2mA, pode indicar que o para-surtos tem uma possível falha e precisa de inspeção ou substituição adicional.
P3: Qual é a diferença entre a tensão máxima contínua de operação (Uc) e a tensão nominal?
A3: A tensão nominal é a tensão máxima efetiva que o para-surtos pode suportar por muito tempo, enquanto a tensão máxima contínua de operação (Uc) é a tensão máxima na qual o para-surtos pode funcionar continuamente sem exceder essa tensão. O Uc geralmente é um pouco maior que a tensão nominal. Para sistemas de 480V, o Uc dos para-surtos geralmente pode ser de 510V ou mais.
