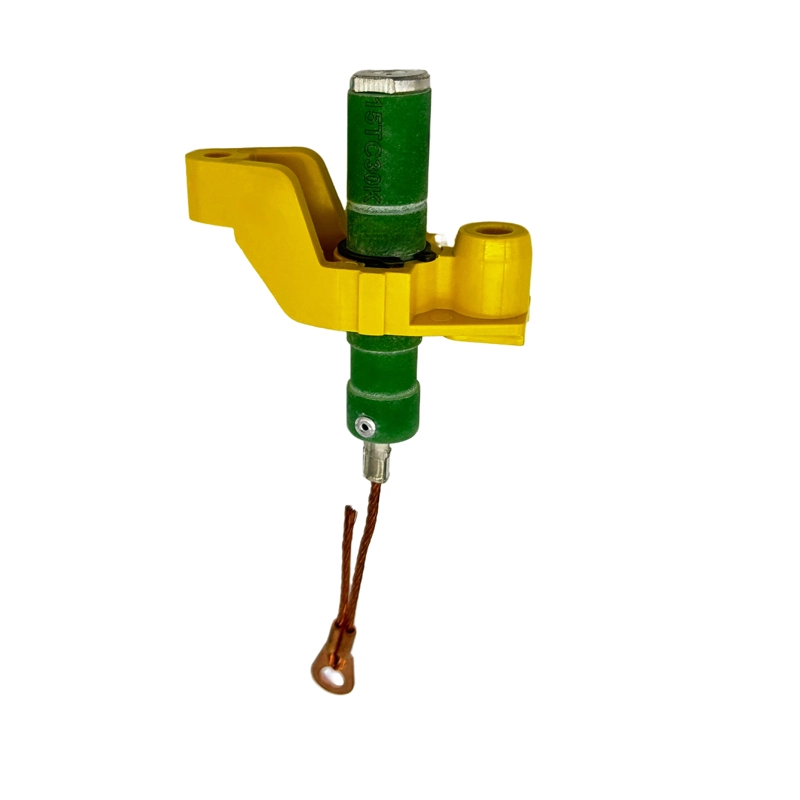

Fusível de Expulsão de Alta Tensão
O fusível de alta tensão imerso em óleo é projetado para proteção de transformadores de distribuição, estrutura simples, alta capacidade de ruptura e desempenho confiável
Protege o transformador contra sobrecorrente ao desconectá-lo da rede. Instalado dentro do transformador de distribuição, ele conecta o fio de alta tensão que entra da bucha ao fio de alta tensão do enrolamento primário. É um componente importante da Tecnologia de Autoproteção Completa (CSP)
Característica
- Faixa de tensão nominal: 10kV a 36kV
- Alta capacidade de frenagem e desempenho operacional rápido
- Forte desempenho de vedação, tamanho compacto
- Pode ser usado com interruptores de carga ou disjuntores
Dicas de Seleção
- Escolha a corrente nominal de acordo com a capacidade do transformador.
- Garanta a tensão nominal ≥ a tensão de operação do sistema.
- Combine o tipo de bucha e ligação do chumbo HV.
- Verifique periodicamente a integridade do elemento do fusível e da conexão.
Tabela de parâmetros técnicos
1. Modelo e especificação
| Classe 15kV | Classe 23kV | Classe 34,5kV | Consulte a curva |
|---|---|---|---|

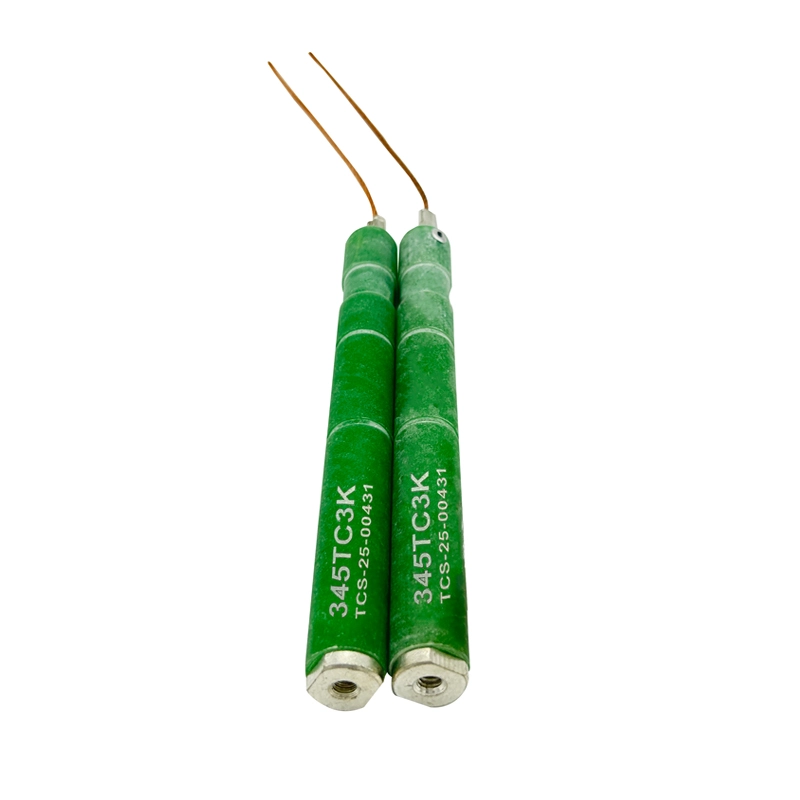

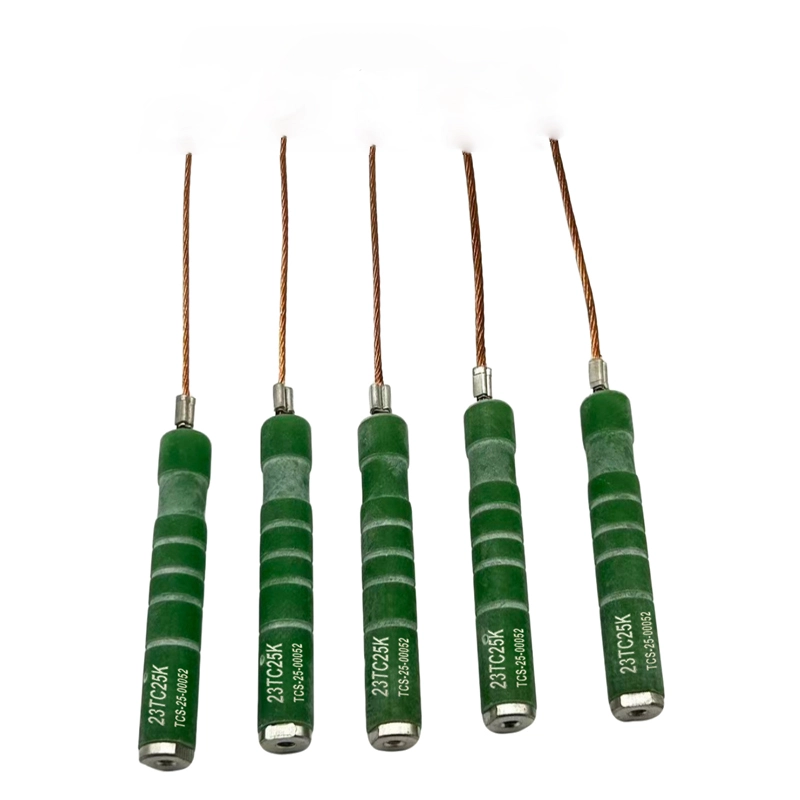

| 15TC6K | 23TC6K | 345TC6K | 6K |
| 15TC8K | 23TC8K | 345TC8K | 8K |
| 15TC10K | 23TC10K | 345TC10K | 10K |
| 15TC12K | 23TC12K | 345TC12K | 12K |
| 15TC15K | 23TC15K | 345TC15K | 15K |
| 15TC20K | 23TC20K | 345TC20K | 20K |
| 15TC25K | 23TC25K | 345TC25K | 25K |
| 15TC30K | 23TC30K | 345TC30K | 30K |
| 15TC40K | 23TC40K | 345TC40K | 40K |
| 15TC50K | 23TC50K | 345TC50K | 50K |
| 15TC60K | 23TC60K | 345TC60K | 60K |
2. classificação de interrupção, a tensão de aplicação é linha monofásica para terra e/ou linha trifásica para linha
| Classificação de Interrompimento | |
|---|---|
| Tensão de Aplicação | Classificação de Interrupção (amperes simétricos rms) |
| 7,2KV | 3500 |
| 12.0KV | 3000 |
| 14,4KV | 2500 |
| 23.0KV | 1200 |
| 34,5KV | 1200 |
Dimensão da Instalação
Aplicações
|
Transformadores de distribuição de 10kV–20kV |
Transformadores de disjuntor imerso em óleo do tipo CSP |
|
Sistemas de energia industrial e de utilidade |
Circuitos primários de proteção de alta tensão |
Perguntas frequentes:
P1: Como escolher o fusível de alta voltagem correto para o transformador de distribuição CSP imerso em óleo?
R1: Por favor, forneça a capacidade do seu transformador e a tensão na extremidade de alta voltagem. Nossos engenheiros selecionarão a curva do fusível correta para você em até 2 horas.
P2: Qual é a diferença entre um fusível de expulsão e um fusível limitador de corrente?
R2: Fusíveis de expulsão usam expulsão de gás para extinção por arco e são ideais para sistemas externos, enquanto fusíveis limitadores de corrente reduzem as correntes de pico de falha e são adequados para equipamentos de comutação internos.
P3: O link dos fusíveis de distribuição de energia pode ser reutilizado?
R3: Após a operação, o fusível ou tubo deve ser substituído — não pode ser reutilizado.
P4: Em que devemos prestar atenção ao instalar o fusível de alta tensão imerso em óleo?
R4: Garanta a orientação correta da fixação, superfícies de isolamento limpas, contato apertado e folga segura.
