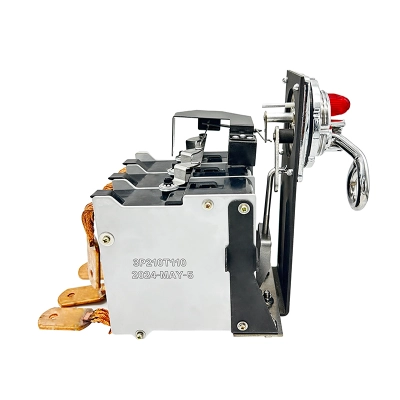

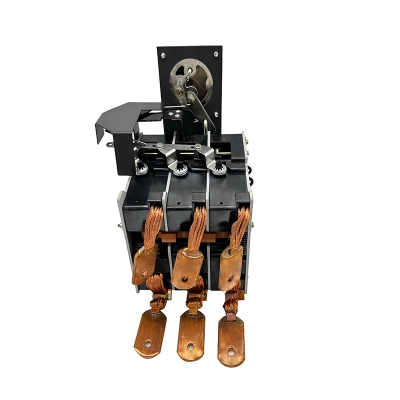

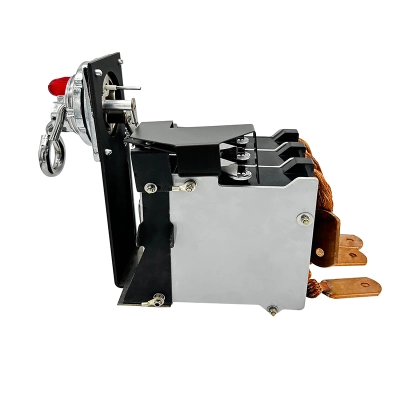

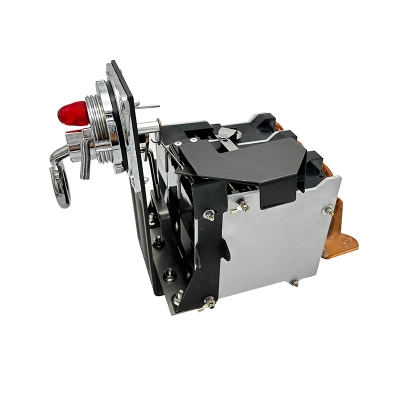

Disjuntor 3F Estilo Tailandês 210A [57,4mm]
- Modelo: 3P210T110
- 110°C
- 120°C
- 130°C
- Existem estilos tailandeses
Um disjuntor monofásico de montagem de 57,4mm para transformadores de distribuição monofásicos imersos em óleo. Disjuntores CSP são instalados nos enrolamentos secundários do transformador para proteção contra sobrecarga e curto-circuito, e estão disponíveis nos modelos padrão e tailandês.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | 3P210T110 |
| Corrente nominal | 210A |
| Para Transformer | 150KVA/150KVA |
| Tensão nominal | 400V/420V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 3º andar |
| Diâmetro do furo de montagem | 57,4mm |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia do lEEE para Duração de Corrente de Transformador Imerso em Líquido
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP
- Padrão lEEE C37.41 & C37.42 (fusível HV)
🔴Também temos uma versão tailandesa desse produto com a alça à direita. Por favor, entre em contato conosco para mais informações.[📪nancywang@ketranele.com].
❶ Especificação e Ficha de Dados
É um disjuntor trifásico, usado para transformadores trifásicos. Disjuntores são instalados no enrolamento secundário do transformador, usados para proteção contra sobrecarga e curto-circuito.
Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos 3P63TXXX 63 45 400 Sim Sim Não 3150 15.2 50 420 3P105TXXX 105 75 400 Sim Sim Não 1350 18 75 420 3P157TXXX 157 100 400 Sim Sim Sim 1200 36 112.5 420 3P210TXXX 210 150 400 Sim Sim Sim 1140 63 150 420 3P313TXXX 313 200 400 Sim Sim Sim 750 90 225 420 3P420TXXX 420 300 400 Sim Sim Sim 680 148 300 420 3P433TXXX 433 300 400 Sim Sim Sim 680 157 300 420 Nota:
- 3P42TXX, "3P" significa 3 polos, "42" significa corrente, "TXXX" significa temperatura de disparo, por exemplo, "T120" significa temperatura de disparo de 120°C, a temperatura pode ser ajustada de 90 a 130 graus, com tolerância /-10%.
- E há tolerância de 10% para resistência e perdas, tolerância de emerência: /-10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 21 21 0.0125000 5.5 Para 5.5 Até 02 42 42 0.0040000 7.1 Para 7.1 Para 03 63 63 0.0019904 7.9 Para 7.9 Até 04 105 105 0.0008114 9.5 Para 9.5 Até 05 157 157 0.0002000 4.9 Para 4.9 Até 06 210 210 0.0001120 4.9 Para 4.9 Até 07 313 313 0.0000610 6.0 Para 6.0 To 08 420 420 0.0000720 12.5 Para 12,5 Até 09 433 433 0.0000720 13.5 Para 13,5 To T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I²*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a configuração de temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
Deixe as ponteiras aquecidas antes do uso
Obrigado por usar nossos disjuntores do tipo CSp, quando você receber disjuntores, fique informado com as seguintes dicas:
❶ Se precisar colocar os disjuntores no forno seco para secagem, por favor, remova a tampa da lâmpada; Lâmpada e anel de vedação antes de colocar no forno seco.
❷ Depois de um longo processo de secagem, pode dificultar o funcionamento de alguns disjuntores ao abrir e fechar, basta colocar um pouco de óleo de transformador nos disjuntores, e vai funcionar suavemente novamente.
-
Vídeo & Fotos
Vídeo de Instalação
Aplicação
-
Perguntas Frequentes
P1: O que é um disjuntor imerso em óleo CSP trifásico?
R1: O disjuntor imerso em óleo CSP trifásico é um dispositivo de distribuição de alta tensão com funcionalidade de Completamente Autoprotegido (CSP). Amplamente utilizado em transformadores trifásicos montados em postes, transformadores trifásicos do tipo caixa montados em pedestais ou em almofadas.
P2: Qual é a diferença entre um disjuntor CSP imerso em óleo trifásico e um disjuntor monofásico?
R2: A principal diferença está no número de fases e cenários de aplicação. Um disjuntor trifásico pode controlar as três fases simultaneamente, adequado para sistemas industriais de energia e equipamentos de alta potência, enquanto um disjuntor monofásico é usado principalmente para distribuição em pequena escala ou ramos de rede rural. Disjuntores CSP trifásicos oferecem melhor sincronização e balanceamento de corrente.
P3: Para quais cenários de aplicação disjuntores CSP são adequados?
R3:Disjuntores CSP são amplamente utilizados para proteção de transformadores de distribuição, atualizações da rede rural, sistemas de fornecimento de energia industrial e de mineração, e integração em redes eólicas ou solares. Sua alta confiabilidade e recursos de proteção automática os tornam ideais para ambientes não tripulados ou complexos.
P4: O produto pode ser personalizado de acordo com as necessidades do cliente?
R4: Sim. A personalização está disponível com base nas necessidades do cliente para tensão nominal, corrente, tipo de instalação e esquema de controle, incluindo serviços OEM.
