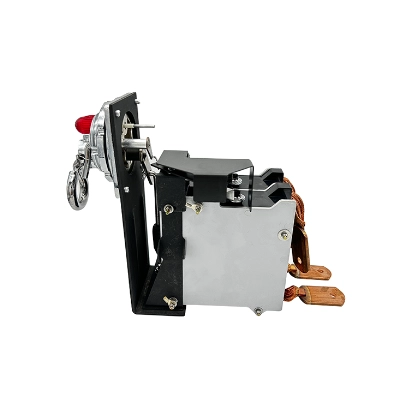

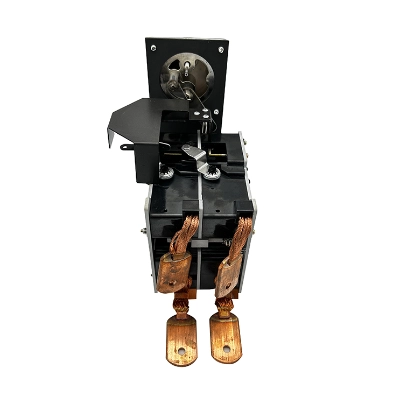

Disjuntor monofásico 1F 21 [57,4mm]
- Modelo: 2P21T110
- 110°C
- 120°C
- 130°C
Disjuntores monofásicos de montagem de 57,4 mm com furo e disjuntor monofásico. O disjuntor CSP é instalado no enrolamento secundário do transformador, sendo usado para proteção contra sobrecarga e curto-circuito.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | 2P21T110 |
| Corrente nominal | 21A |
| Para Transformer | 5KVA, 10KVA |
| Tensão nominal | 240V, 480V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 1º ano |
| Diâmetro do furo de montagem | 57,4mm |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia lEEE para transformador imerso em liguid.
- Duração da corrente de falha atravessante.
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP.
❶ Especificação e Ficha de Dados
São disjuntores monofásicos, usados para transformadores monofásicos. O disjuntor é instalado no enrolamento secundário do transformador, sendo usado para proteção contra sobrecarga e curto-circuito.
Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos 2P21TXXX 21 5 240 Sim Sim Não 3800 2.1 10 480 2P42TXXX 42 10 240 Sim Sim Não 3200 2.1 2P63TXXX 63 15 240 Sim Sim Não 2100 10 2P105TXXX 105 25 240 Sim Sim Não 900 12 50 480 2P157TXXX 157 37.5 240 Sim Sim Sim 800 24 75 280 2P210TXXX 210 50 240 Sim Sim Sim 750 41 100 280 2P313TXXX 313 75 240 Sim Sim Sim 500 60 150 480 2P420TXXX 420 100 240 Sim Sim Sim 450 98 200 480 Nota:
- 2P42TXX → "2P" significa 2 polos, "42" significa corrente, "TXXX" significa temperatura de disparo.
- Exemplo: "T120" significa que a temperatura da viagem é de 120°C.
- A temperatura pode ser ajustada de 90 a 130 graus, com tolerância de ±10%.
- Há tolerância de ±10% para resistência e perdas, tolerância de emergência: ±10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) 2P42TXXX 42 11 2P63TXXX 63 11 2P105TXXX 105 11 2P157TXXX 157 11 2P210TXXX 210 11 2P313TXXX 313 20 2P420TXXX 420 20 ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 21 21 0.0125000 5.5 Para 5.5 Até 02 42 42 0.0040000 7.1 Para 7.1 Para 03 63 63 0.0019904 7.9 Para 7.9 Até 04 105 105 0.0008114 9.5 Para 9.5 Até 05 157 157 0.0002000 4.9 Para 4.9 Até 06 210 210 0.0001120 4.9 Para 4.9 Até 07 313 313 0.0000610 6.0 Para 6.0 To 08 420 420 0.0000720 12.5 Para 12,5 Até 09 433 433 0.0000720 13.5 Para 13,5 To T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I2*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a configuração de temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
Deixe as ponteiras aquecidas antes do uso
Obrigado por usar nossos disjuntores do tipo CSp, quando você receber disjuntores, fique informado com as seguintes dicas:
❶ Se precisar colocar os disjuntores no forno seco para secagem, por favor, remova a tampa da lâmpada; Lâmpada e anel de vedação antes de colocar no forno seco.
❷ Depois de um longo processo de secagem, pode dificultar o funcionamento de alguns disjuntores ao abrir e fechar, basta colocar um pouco de óleo de transformador nos disjuntores, e vai funcionar suavemente novamente.
-
