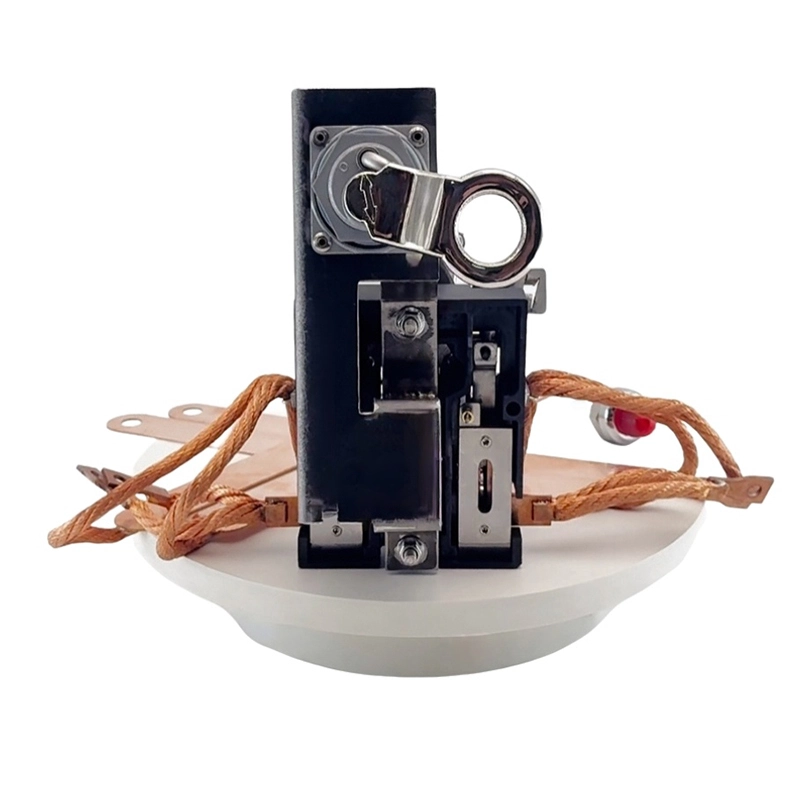

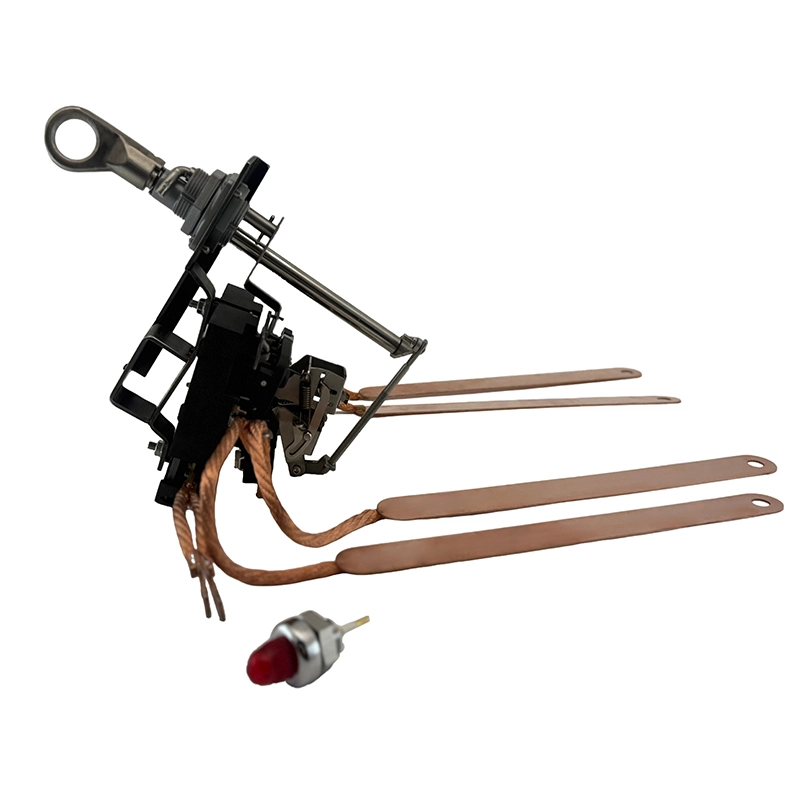

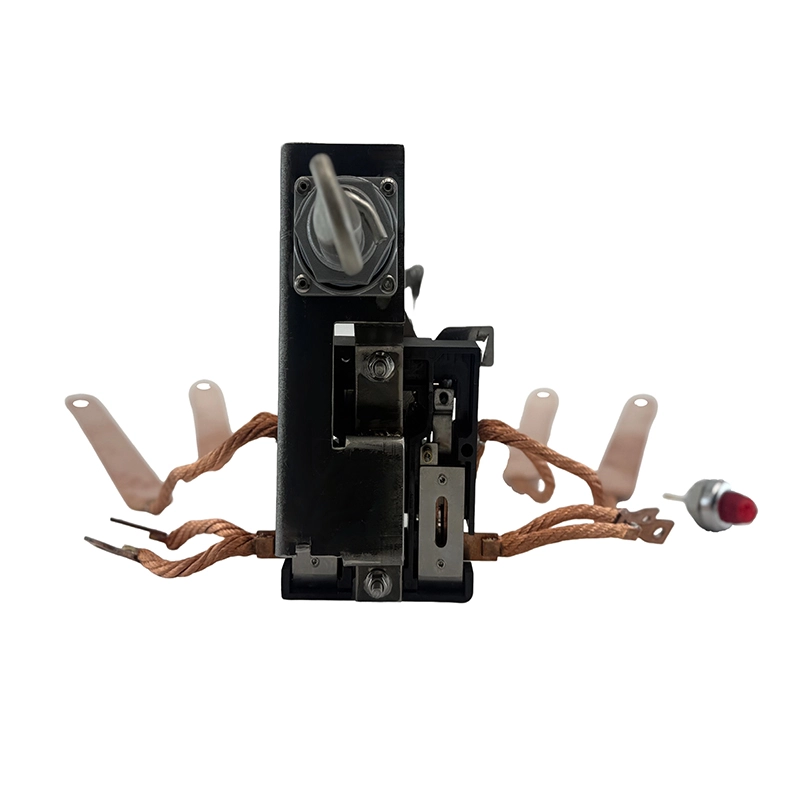

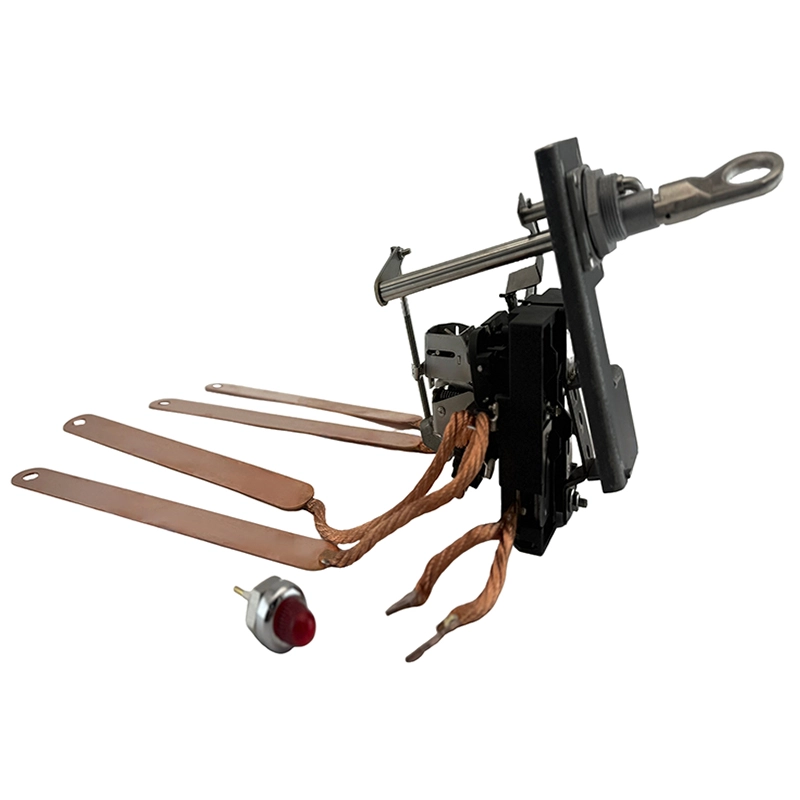

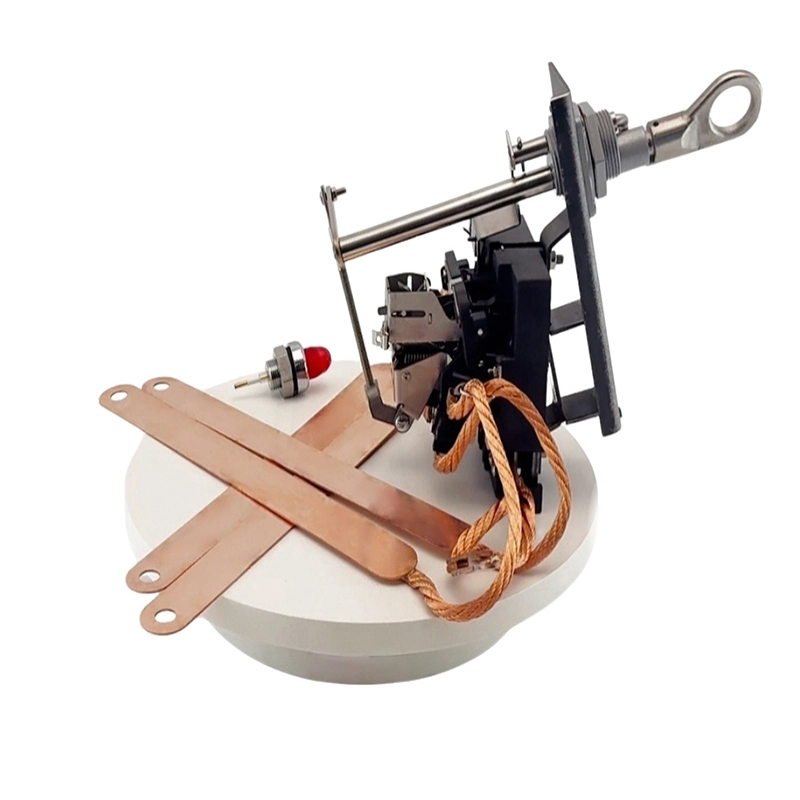

Disjuntor Pequeno de 21 Furos [35mm]
- Modelo: P2P21T110
- 110°C
- 120°C
- 130°C
- Há alças retas e alças curvas.
Disjuntor submersível de montagem monofásico de 57,4 mm usado para transformador monofásico de óleo monofásico de 5-100 KVA a 120/240 volts
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | P2P21T110 |
| Corrente nominal | 21A |
| Para Transformer | 5KVA/10KVA |
| Tensão nominal | 240V/480V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 1º ano |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia do lEEE para Duração de Corrente de Transformador Imerso em Líquido
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP
- Padrão lEEE C37.41 & C37.42 (fusível HV)
🔴Nossos produtos vêm em dois estilos: cabo reto e cabo curvo. Por favor, entre em contato conosco para mais informações.[📪nancywang@ketranele.com].
❶ Especificação e Ficha de Dados
É um disjuntor trifásico, usado para transformadores trifásicos. Disjuntores são instalados no enrolamento secundário do transformador, usados para proteção contra sobrecarga e curto-circuito.
Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos P2P21TXXX 21 5 240 Sim Sim Não 3800 2.1 10 480 P2P42TXXX 42 10 240 Sim Sim Não 3200 7 P2P63TXXX 63 15 240 Sim Sim Não 2100 10 P2P105TXXX 105 25 240 Sim Sim Não 900 12 50 480 P2P157TXXX 157 37.5 240 Sim Sim Sim 800 24 75 480 P2P210TXXX 210 50 240 Sim Sim Sim 750 41 100 480 Nota:
- 3P42TXX, "3P" significa 3 polos, "42" significa corrente, "TXXX" significa temperatura de disparo, por exemplo, "T120" significa temperatura de disparo de 120'°Cc, a temperatura pode ser ajustada de 90 a 130 graus, com tolerância /-10%.
- E há tolerância de 10% para resistência e perdas, tolerância de emerência: /-10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) P2P42TXXX 42 4 P2P63TXXX 63 4 P2P105TXXX 105 7 P2P157TXXX 157 11 P2P210TXXX 210 11 ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 21 21 0.0125000 5.5 Para 5.5 Até 02 42 42 0.0040000 7.1 Para 7.1 Para 03 63 63 0.0019904 7.9 Para 7.9 Até 04 105 105 0.0008114 9.5 Para 9.5 Até 05 157 157 0.0002000 4.9 Para 4.9 Até 06 210 210 0.0001120 4.9 Para 4.9 Até T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I²*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a configuração de temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
-
Vídeo & Fotos
Vídeo de Instalação
Vídeo de instalação da alça curvaVídeo de instalação de alça retaAplicação
-
Perguntas Frequentes
P1: Como funciona um disjuntor CSP?
R1:Função de Proteção contra Sobrecorrente: Quando a corrente excede a capacidade nominal, o mecanismo de disparo térmico-magnético detecta sobrecargas ou curtos-circuitos. Ela desconecta automaticamente o circuito, evitando o superaquecimento do condutor ou falha do equipamento.
P2: Quais são as vantagens dos disjuntores imersos em óleo em comparação com os tipos a vácuo?
R2: Disjuntores imersos em óleo proporcionam melhor resfriamento, isolamento e resistência a ambientes externos, tornando-os ideais para locais remotos ou hostis. Tipos a vácuo são preferidos para aplicações de comutação interna ou de alta frequência.
P3: Qual é o ciclo de manutenção de um disjuntor CSP imerso em óleo?
R3:Amostragem rotineira de óleo e inspeção mecânica são recomendadas a cada 3 a 5 anos; Em operação normal, os requisitos de manutenção são mínimos.
P4: Qual é o prazo típico de entrega dos pedidos?
R4: Modelos padrão estão disponíveis em estoque; pedidos personalizados geralmente exigem de 3 a 4 semanas.
