Arrestador de Vaso Ventricular monofásico 480V
- Modelo: KT40-480/2P
O Dispositivo de Proteção contra Surtos KT40-480/2P (SPD) foi projetado para sistemas de Fase Dividida AC de 480V. Ele oferece proteção confiável contra sobretensões transitórias causadas por raios ou operações de comutação, limitando efetivamente a tensão de surto a um nível seguro. Amplamente utilizado em sistemas de energia industrial, comercial e distribuído.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo nº | KT40-480/2P |
| Sistema de Energia Un | 240/480V (fase dividida) |
| MOCV de tensão máxima contínua de operação (CA) | 550 Vac |
| Corrente de descarga nominal (8/20us) em | 5KA |
| Corrente máxima de descarga (8/20us) IMAX | 40KA |
-
Padrões
O para-raios KT40-480/2P de baixa voltagem utiliza aço inoxidável 304# de alta qualidade (com cromo) como suporte de quadro, e utiliza materiais de liga PC/ABS como carcaça do gabinete com um pacote apertado, impermeável e resistente ao fogo. É ideal para uso prolongado em ambientes naturais rigorosos.
❶ Modelo e especificação
Modelo nº KT40-480/2P Tipo Uso leve (tipo externo) Excelente resistência ao clima De acordo com IEEE Std C62.11, UL1449 4ª edição Sistema de Energia A 120/480Vac (Fase dividida Frequência 50/60Hz Tensão máxima contínua de operação (CA) MOCV 550 Vac Corrente de descarga nominal (8/20us) em 5kA Corrente máxima de descarga (8/20us) lmax 40kA Impulso de tensão (1,2/50us) BlL Desejo 10kV Tensão máxima de descarga (crista KV) 8/20 μs Onda de corrente @3kA <1,6kV máximo @5kA < 1,8ky Max @20kA < 2,2kV Max @40kA < 2,6kV Max Corrente de fuga IL <0,1mA Teste de Frequência de Potência 50/60HZ Seco: ≥10 KV rms (1 minuto)
Molhado: ≥6KV rms (10 seg)Faixa de temperatura de operação -40°C~ 85°C Conexão de Fio L: Fio preto; N/G: fio branco
Cada fio tem 1 Lug (5,5-12) ou (5,5-16)Especificação do fio UL1015 10AWG: 390mm (comprimento até o furo terminal) Estrutura de suporte Aço inoxidável 304# (com cromo) Dimensão (HxWxD) 131,4x45,5x27,5mm Material da carcaça do recinto (Policarbonato) Liga PC/ABS
- 40°C~ 100°C (Classificação retardante de chama: UL94/V-0)Material de Isolamento Epoxiresina 25KV/mm
-40°C~ 160°CGrau de proteção IP68 (ou NEMA6P)
❷ Desenho Dimensional
-

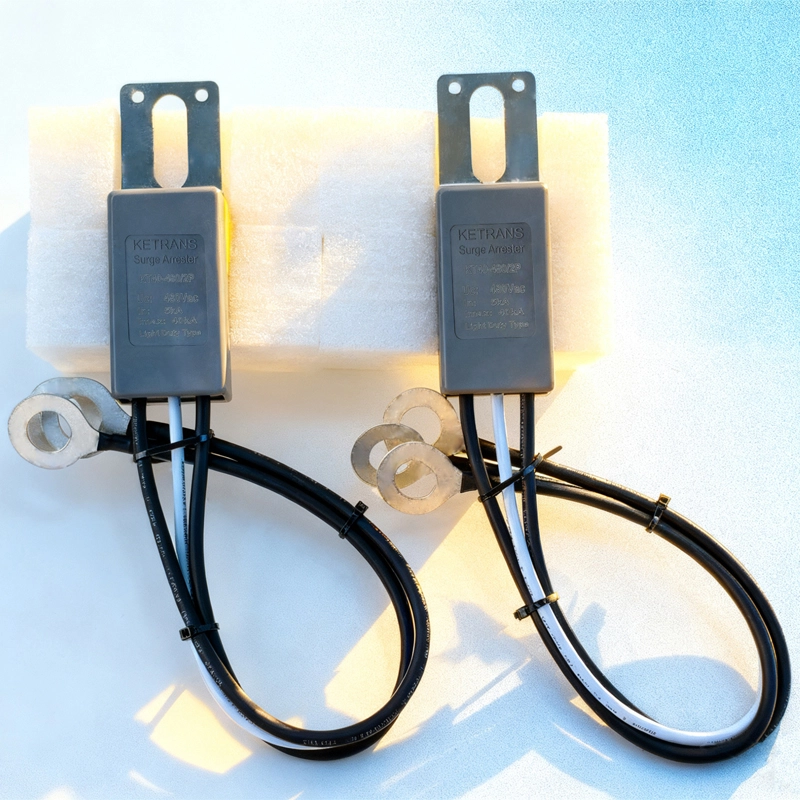

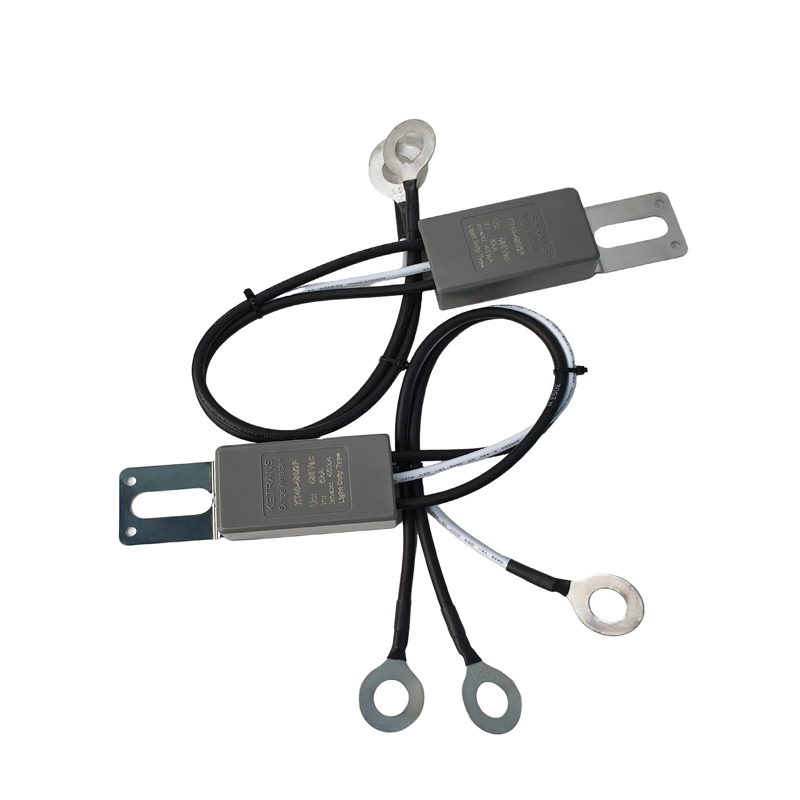

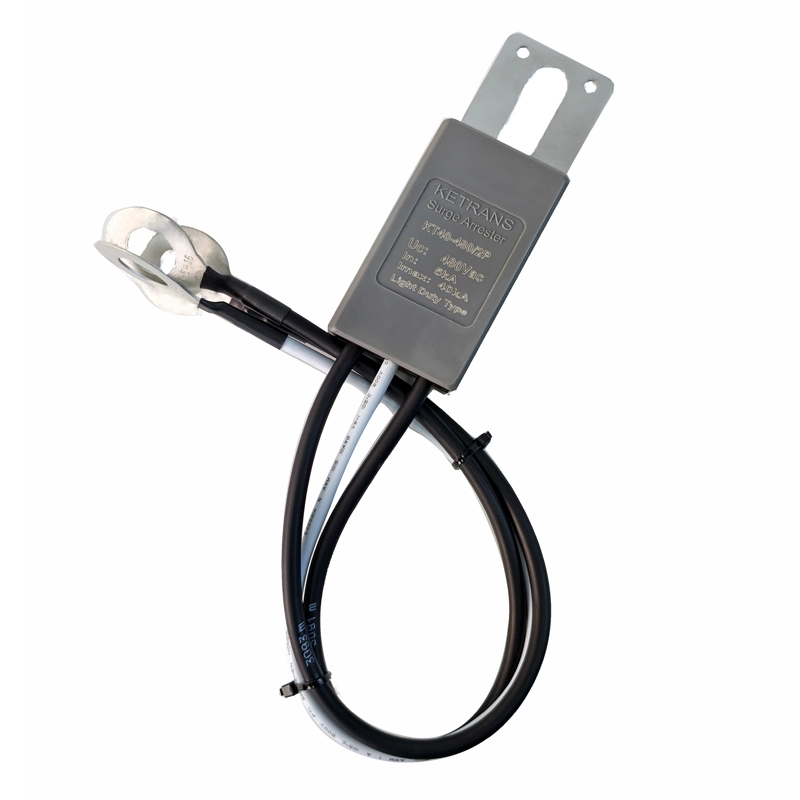

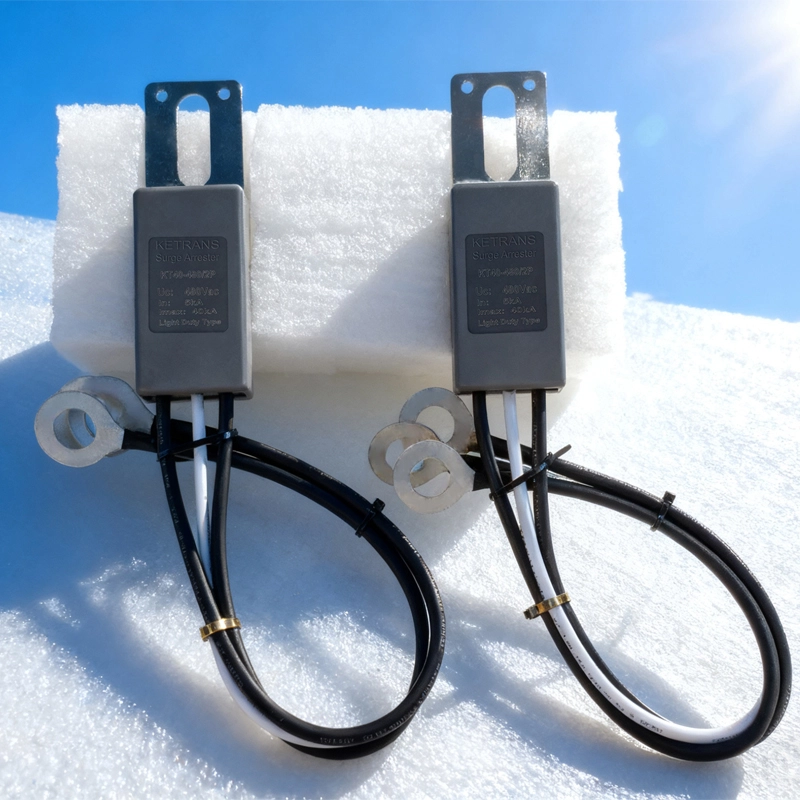

Fotos
Aplicação
-
Perguntas Frequentes
P1: Como determinar a corrente nominal de descarga de um para-surtos monofásico de baixa tensão?
R1: É determinado com base nas possíveis condições de sobretensão e nos requisitos de proteção do sistema. Geralmente, para um sistema de 480V, produtos com corrente de descarga nominal (In) de 5kA – 20kA podem ser selecionados. Se o sistema estiver localizado em uma área com atividades frequentes de relâmpagos, deve ser escolhido um valor maior.
P2: Qual é o tempo de resposta de um para-surtos monofásico de baixa tensão?
R2: Os para-surtos modernos de óxido de zinco normalmente têm um tempo de resposta na faixa de nanossegundos, que pode responder à sobretensão em um tempo extremamente curto e conduzir corrente rapidamente. Geralmente, pode durar entre alguns nanossegundos e dezenas de nanossegundos.
P3: Se o para-surtos ainda não atingiu sua vida útil, mas sofreu múltiplos raios, ele precisa ser substituído?
R3: Precisa ser julgado de acordo com condições específicas. Se o para-surtos estiver equipado com um contador de surtos, você pode verificar se a contagem excede o limite especificado pelo fabricante. Se a contagem estiver próxima ou exceder o limite, ou se for detectada degradação de desempenho (como corrente de fuga excessiva) durante os testes, o para-surtos deve ser considerado para substituição mesmo que ainda não tenha atingido sua vida útil.
