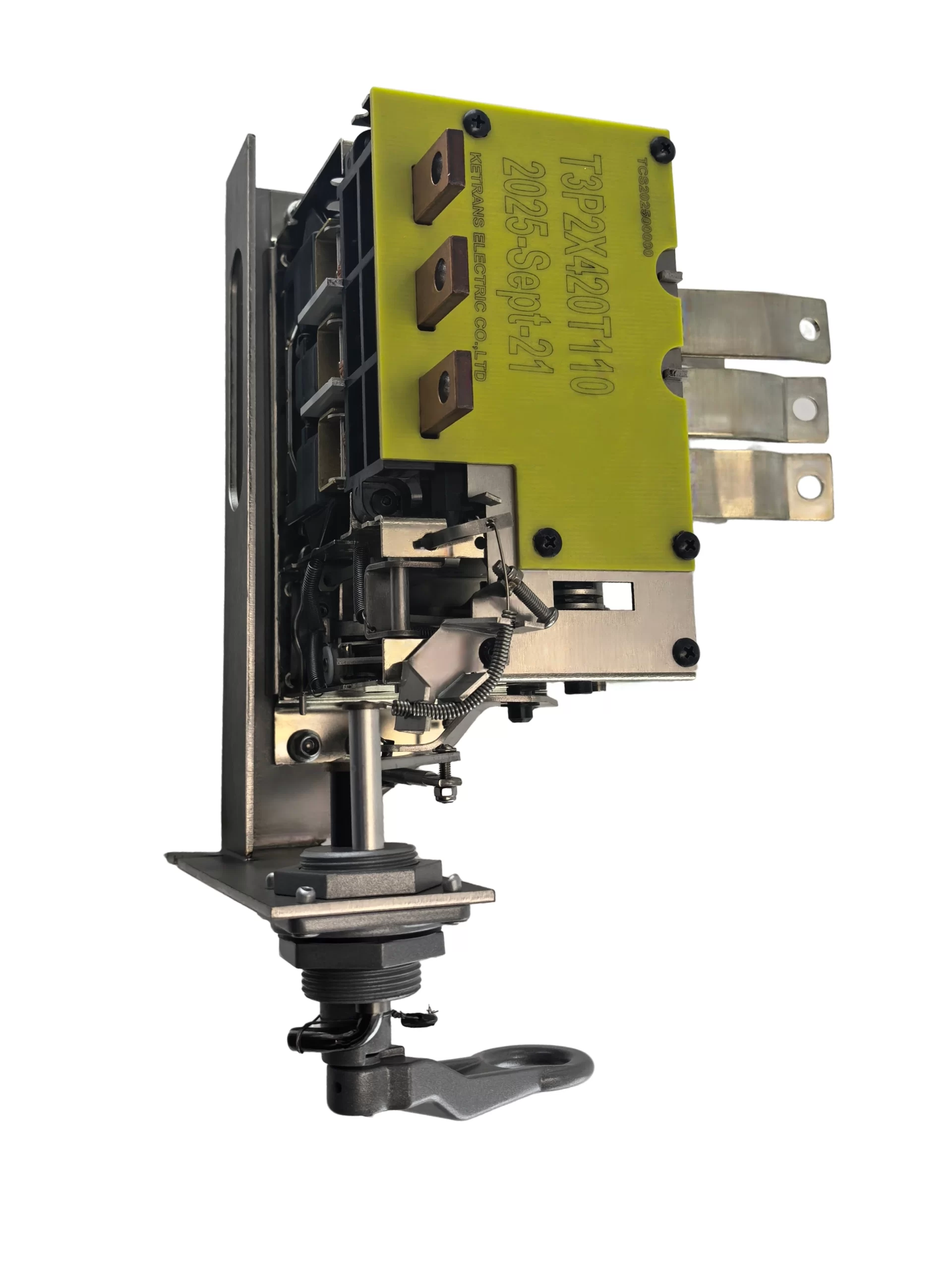

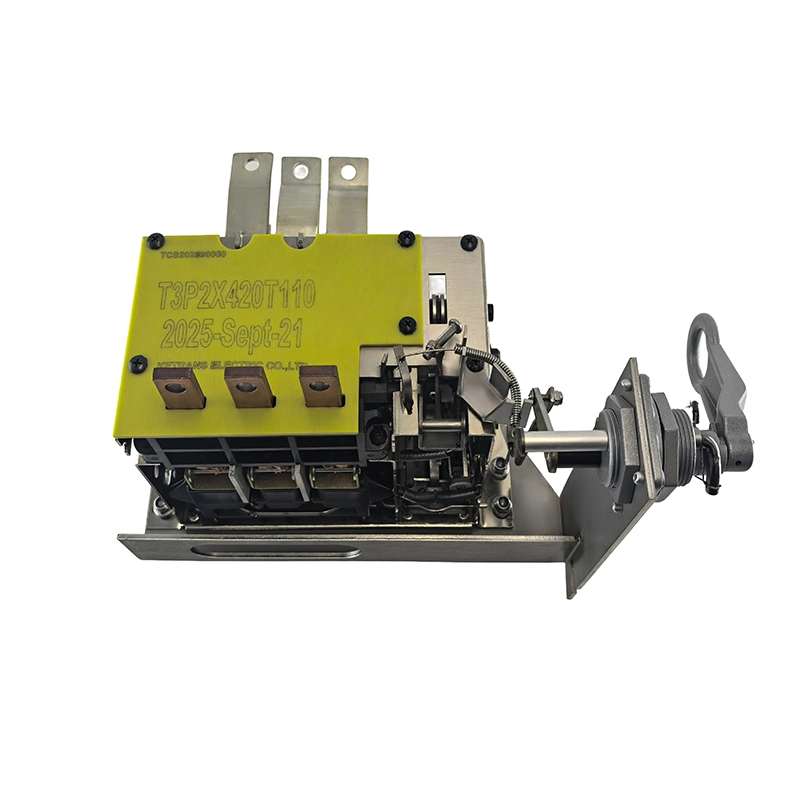

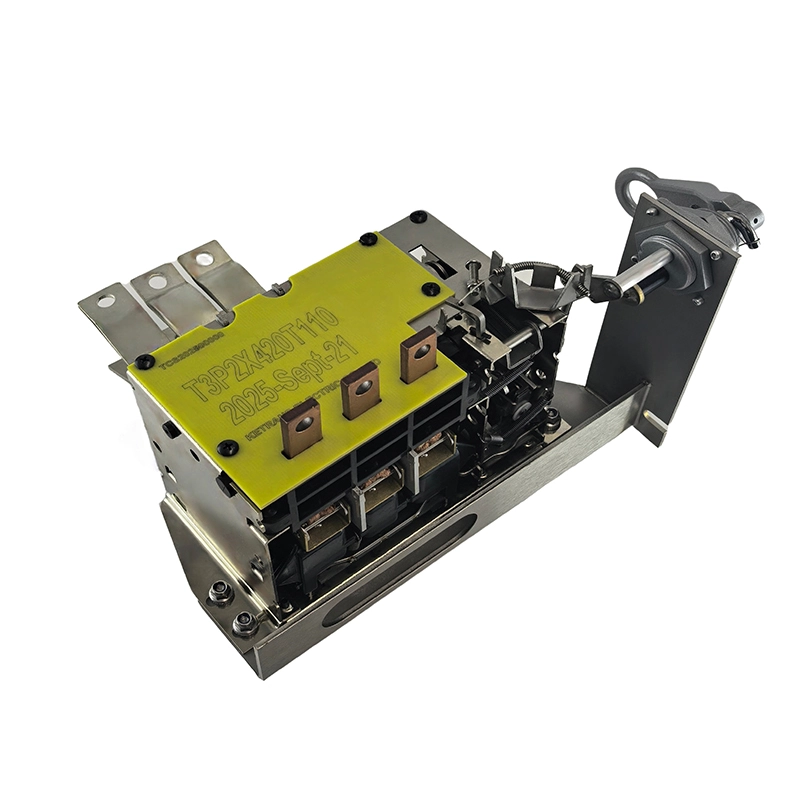

2X420A 3F Curva de Disjuntor Trifásico [35mm]
- Modelo: T3P2X420T110
- 110°C
- 120°C
- 130°C
- Versão plana disponível
Disjuntores trifásicos de montagem de 35mm com furo, usados para transformadores de alto desempenho para montagem trifásica de 225-300KVA. O disjuntor de baixa tensão imerso em óleo CSP é instalado no enrolamento secundário do transformador, usa óleo para isolamento e extinção por arco para proteger sistemas elétricos contra falhas.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Especificações
| Modelo | T3P2X420T110 |
| Corrente nominal | 840A |
| Para Transformer | 300KVA |
| Tensão nominal | 208V/120V |
| Temperatura de disparo. | 110°C, 120°C, 130°C |
| Fase | 3º andar |
| Diâmetro do furo de montagem | 35mm |
| Superfície de Montagem | CURVADO/FLAT |
-
Padrões
❖ Padrões para Referência:
- ANSI C 57.109-2018 (Revisão do lEEE Std c57.109-1993) Guia do lEEE para Duração de Corrente de Transformador Imerso em Líquido
- Padrão lEEE C37.91-2008, Guia lEEE para Proteção de Transformadores de Energia.
- Norma IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Parte 2: Disjuntores.
- PLN D30.002-2008 (Indonésia) Especificação para transformadores CSP
❶ Especificação e Ficha de Dados
São disjuntores trifásicos, usados para transformadores trifásicos. Disjuntores são instalados no enrolamento secundário do transformador, usados para proteção contra sobrecarga e curto-circuito.
Modelo Atual (A) Classificação (KVA) Tensão (V) Luz de sinalização Interruptor de emergência (sobrecarga) Proteção magnética Resistência (Ω) em 25°C 2 polos Perda (W) a 85°C 2 polos T3P2X313TXXX 626 225 208/120 Sim Sim Sim UΩ 155 T3P2X420TXXX 840 300 208/120 Sim Sim Sim UΩ 270 Nota:
- 3P42Txx, "3P" significa 3 polos, 2X313 significa, "TXXX" significa temperatura de disparo, por exemplo "T120" significa temperatura de disparo é 120°C, temperatura pode ser ajustada de 90 a 130 graus, com tolerância /-10%,
- E há tolerância de 10% para resistência e perda, tolerância de emergência: /-10%.
❷ Especificação elétrica para todos os disjuntores do tipo óleo CSP
Tensão máxima Teste de Frequência de Potência
(um minuto) 50/60HZTeste de Impulso de Relâmpago Resistência de isolamento (5000V) Capacidade de Interrupção Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacidade de Interrupção
Modelo Atual (A) Capacidade de Interrupção (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ Temperatura de Disparo e Aumento da Temperatura Bimetálica para o Óleo
(Temperatura de disparo = Temperatura de disparo bimetálica)
Não. Bimetal ID Atual (I: A) Fator de resposta bimetálico em ampere (J: °C/A²) Aumento da temperatura do bimetal para o óleo (ΔT: °C) Temperatura do óleo (A: °C) Temperatura bimetálica (T: °C) 01 626 626 0.0000610 6.0 Para 6.0 To 02 840 840 0.0000720 12.5 Para 12,5 Até T: Temperatura bimetálica (°C)
ΔT:Aumento da temperatura bimetálica para óleo (°C)
Para: temperatura do óleo (°C)
I: Fluxo de corrente através do bimetal desliga em(A)
J:Fator de resposta bimetálico ampere em (J:°C /A²)
ΔT=I²*J
T= ΔT Para
Nota: Quando a temperatura do bimetal atinge a configuração de temperatura de disparo do disjuntor, o disjuntor desliga. -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
-
Vídeo & Fotos
Vídeo de Instalação
Aplicação
-
Perguntas Frequentes
P1: Você tem um disjuntor CSP trifásico de 35mm para transformador de 600kVA com furo de montagem americano?
R1:Sim, somos a fábrica de origem para disjuntores CSP imersos em óleo, podemos fornecer o dispositivo de proteção para seu grande transformador de distribuição.
P2: Com que frequência um disjuntor CSP imerso em óleo deve ser reparado?
R2:Recomenda-se realizar amostras de óleo e inspeções mecânicas a cada 3 a 5 anos. Em condições normais de operação, esses disjuntores CSP exigem pouquíssima manutenção.
P3: Como instalar um disjuntor CSP trifásico para transformador de 600kVA?
R3: Temos o vídeo do disjuntor CSP tipo óleo no site do Ketran no Youtube: https://www.youtube.com/@oilimmersedcircuitbreakerf2698
P4: Qual é o seu MOQ?
R4: Para este grande disjuntor de distribuição de óleo, 5 unidades é o MOQ.
