Ligação Fusível Classe 23KV
- Modelo: Classe 23KV
O Fusible Link Classe 23 kV foi projetado para fornecer proteção contra sobrecorrente confiável para sistemas de distribuição aérea de média tensão. Servindo como o ponto fraco deliberado do circuito, ele isola falhas rapidamente e previne danos a transformadores, linhas laterais e ativos de distribuição chave.
Baixa perda, alta capacidade de interrupção
Resetando Mecânicas e Controle de Emergência, Fácil para Malntalnance
Certificação Completa
Principais Recursos
1. Classificado para Sistemas de Classe 23 kV
Garante isolamento rápido e previsível de falhas em redes de utilidade de média tensão.
2. Elemento fusível de fusão de precisão
Fornece características tempo-corrente consistentes, em conformidade com os padrões ANSI/IEEE.
3. Construção Resistente às Intemências
Fabricado para longa duração ao ar livre: estável aos raios UV, resistente à corrosão e resistente à temperatura.
4. Compatibilidade Perfeita
Encaixa nos cortes padrão para substituição rápida e redução do tempo de inatividade do serviço.
5. Múltiplas Avaliações Atuais
Suporta uma variedade de necessidades de proteção de distribuição, desde transformadores até linhas de derivação.
-
Padrões
❶ Modelo e especificação
Classe 15kV Classe 23KV Classe 34,5KV Consulte a curva (K) 15TC6K 23TC6K 34.5TC6K 6 15TC8K 23TC8K 34.5TC8K 8 15TC10K 23TC10K 34.5TC10K 10 15TC12K 23TC12K 34.5TC12K 12 15TC15K 23TC15K 34.5TC15K 15 15TC20K 23TC20K 34.5TC20K 20 15TC25K 23TC25K 34.5TC25K 25 15TC30K 23TC30K 34.5TC30K 30 15TC40K 23TC40K 34.5TC40K 40 15TC50K 23TC50K 34.5TC50K 50 15TC60K 23TC60K 34.5TC60K 60
❷ Interrompendo a audiência. A tensão de aplicação é de linha monofásica para terra e/ou trifásica de linha para linha
Classificação interrompida Tensão de Aplicação Classificação de Interrupção (rs amperes simétricos 7,2KV 3500 12.0KV 3000 14,4KV 2500 23.0KV 1200 34,5KV 1200 -
Dimensão do Produto
Visão geral das Dimensões-Chave
Os desenhos a seguir mostram apenas dimensões parciais do produto.
Para o conjunto completo de desenhos de engenharia ou especificações completas, por favor, entre em contato conosco em [📪nancywang@ketranele.com].
-

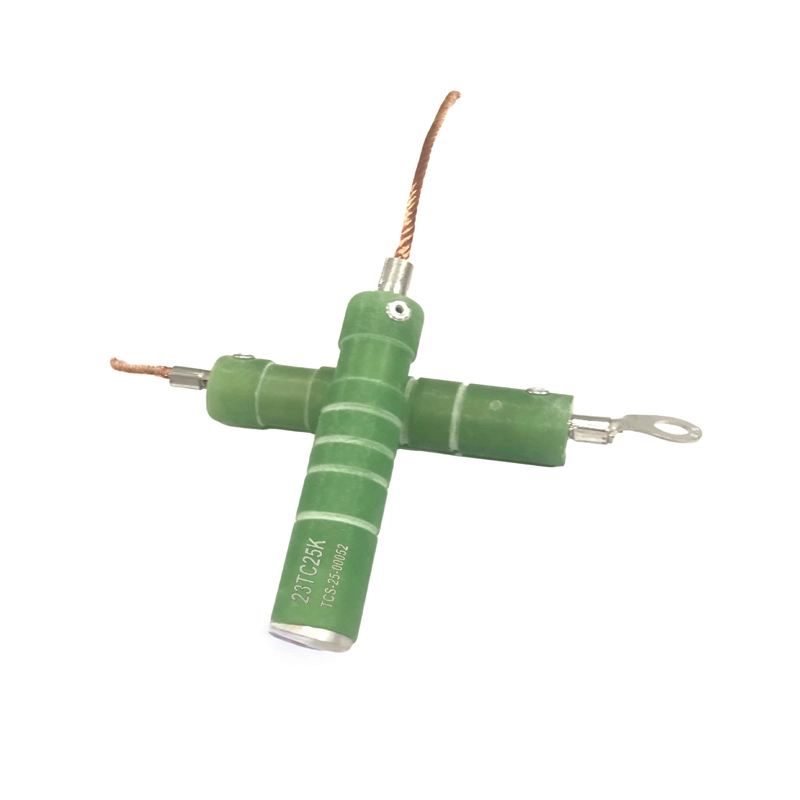

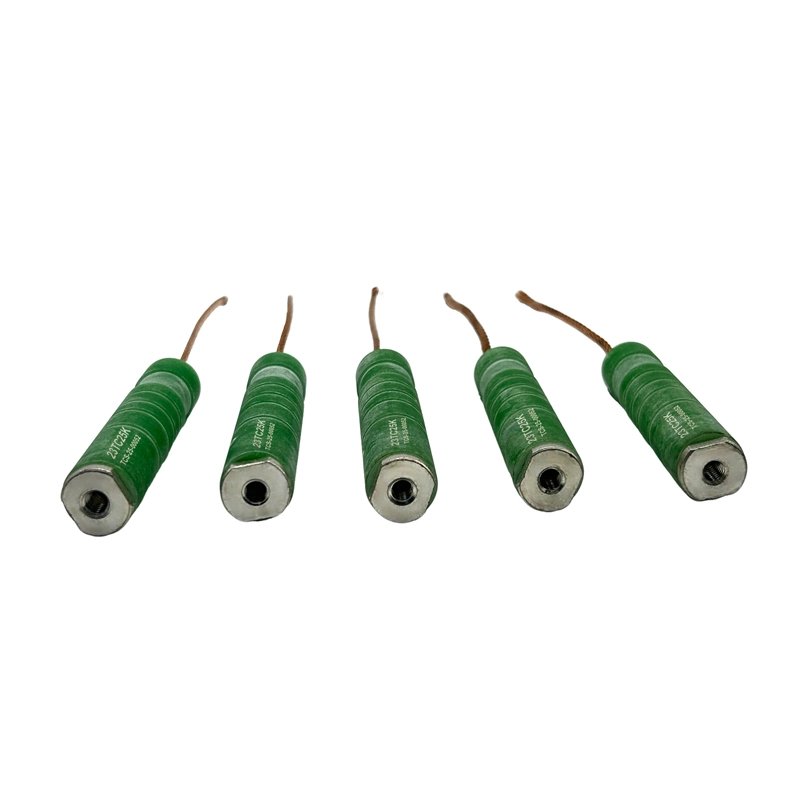

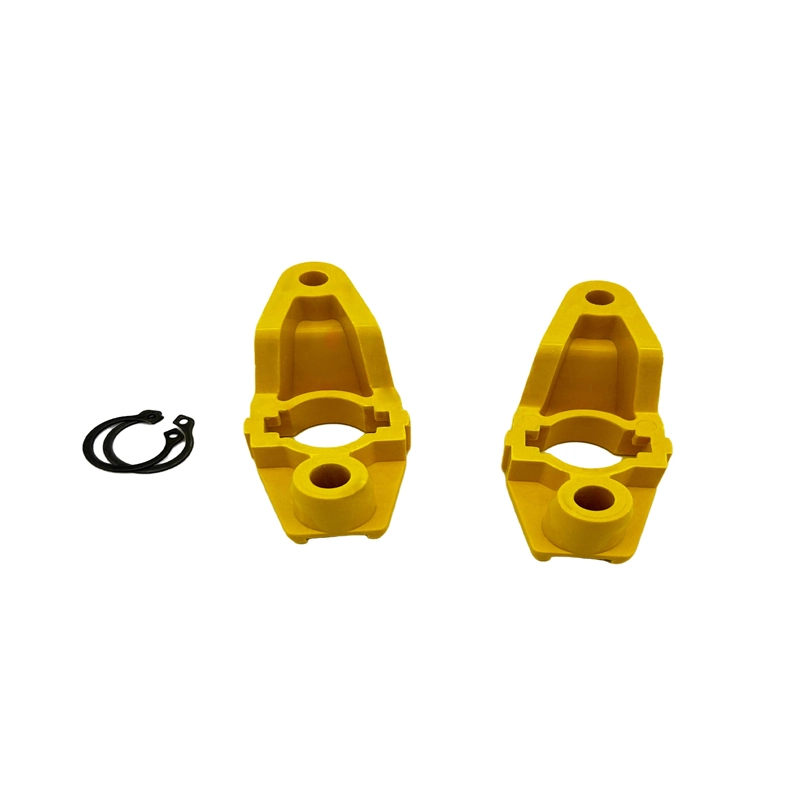

Fotos
Aplicação
